| Place of Origin: | China |
| Nazwa handlowa: | Suntop laser |
| Orzecznictwo: | CE & ISO9001 |
| Model Number: | QY- DC500 |
| Minimum Order Quantity: | 1 Set |
|---|---|
| Cena: | USD95,000-USD11,000 |
| Packaging Details: | Packing in special file which suitable for sea shipping then put into the 40 feet container. |
| Delivery Time: | 30 working days after receive the down payment |
| Payment Terms: | T/T or Western union |
| Supply Ability: | 300 sets/year |
| Product name: | 3D Fiber laser cutting machine | Real laser power: | 500W |
|---|---|---|---|
| Laser wavelength: | 1064nm | Laser type: | Fiber |
| Power consumption: | 10 KW | Focus system: | Automatic following and detective |
| Power supply: | Three Phase 380V / 50Hz | Processing material: | stainless steel, carbon steel, Aluminum, etc |
| freedom of motion in space: | 6 axis | rated load: | 14 KG |
| Max. reach of robot arm length: | 1.6 meter / 1.8 meters / 2 meters | Installation: | Ceiling mounted or floor type |
| Robot repeated location accuracy: | 0.01 mm | Robot brand: | ABB or KUKA |
| High Light: | Sprzęt dla cięcia laserowego włókna,wycinarka laserowa Włókno |
||

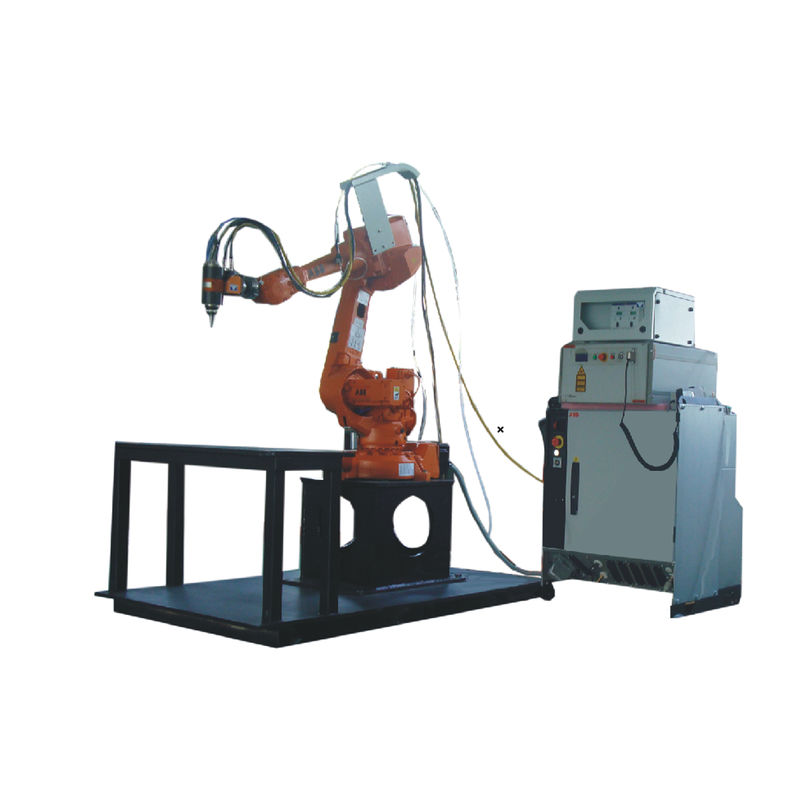

3D włókno laserowe urządzenie tnące z ramienia robota, 500W moc lasera
Opis
1. Importowane robota, wysoka precyzja cięcia, system pozycjonowania repeattability jest wysokiej precyzji wynosi do 0,01 mm.
2. Szerokość cięcia jest duża, faktyczna mała martwy kąt, może zaspokoić potrzeby przetwarzania różnych specyfikacji udaru.
3. Selecte górna typ instalacji podłogowej, mogą zgodnie z różnej grubości palte Cięcie laserowe o różnej mocy są opcjonalne.
4. Pojęcie kontroli przemysłowej konstrukcji modułowej, cały system jest stopień ochrony IP 55, mechaniczny poziom ochrony ręka jest tak wysokie, jak IP65, stopień System intrgration jest wysoki, mniej failture, odporność na wstrząsy, kurz anty, bez regulacji lub konserwacji optycznym ,
5, w zależności od rzeczywistych potrzeb i off-line oprogramowanie do programowania, mogą czytać UG, SolidWorks trójwymiarowego oprogramowania mapowanie pochodzi VDA, LGS, XT, SLDPRT, PRT, STP, IPT, analogowy Format par, zmodyfikowana bezpośrednia generacja ścieżki cięcia zamiast ręcznego teching, łatwe w obsłudze.
materiały aplikacja
Stal nierdzewna, stal węglowa, stal stopowa, stal krzemowa, sprężyna ze stali, aluminium, stopów aluminium, blachy ocynkowanej oraz inne metalowe rury i rurki.
Dotyczy Przemysł
Jest on powszechnie stosowany w przetwórstwie przemysłowym rurociągu, urządzenia przeciwwybuchowego, przemysłu wojskowego, przemysł chemiczny, wydobycie ropy, lampy i latarnie, obróbka metali, zamocowania, budynek, itp
Główne struktury urządzenia
Maszyna składa się z ramienia robota, źródła lasera fiber, szafa sterownicza CNC, agregat wody, system sterowania CNC
ZA). Specyfikacja techniczna:
parametr optyczny | Jednostka | 500W |
tryb pracy | CW, QCW | |
Centrum promieniowanie o długości fali | nm | 1070-1080 |
Standardowa moc wyjściowa | W | 500 |
jakość Beam | Mm * mrad | 4 |
Regulacja prędkości | kHz | 5 |
średnica włókna Transmission | um | ≥50 |
Stabilność mocy wyjściowej | % | ± 2 |
Moc | ODKURZACZ | 400-460 |
Pobór energii | KW | 2 |
B). struktury systemowe
Nie. | Opis | Ilosc | Uwagi |
1 | układ optyczny |
| Przyjęcie technologii Niemczech czy USA, a specjalnie zaprojektowane soczewki optycznej, mają bezpośredni wpływ na jakość facular, The wpłynąć na jakość cięcia spojenia i kołnierz, prędkość cięcia i grubości cięcia |
2 | ramię robota |
| Przyjęcie słynnego robota ABB lub KUKA Robot |
3 | Fiber źródło laserowe | 1 | Oryginalny IPG Niemcy czy USA nLIGHT |
4 | System sterowania | 1 | Programowanie |
5 | Zaawansowane programe cięcia | 1 | Oprogramowanie do programowania off-line |
Podstawowe parametry techniczne urządzenia
specyfikacje | parametry |
Max. moc lasera | 500W |
Długość fali lasera | 1070nm |
swoboda ruchu w przestrzeni | 6 oś |
Pozycjonowanie | Czerwona lampka sygnalizacyjna |
Robot precyzja powtarzania pozycjonowanie | ± 0.01mm |
Max. waga załadunku | 28kg |
Poziom zabezpieczenia zasilania głównego | IP54 |
Max. grubość cięcia | ≤8mm (rzeczywista grubość zależy od rzeczywistych materiałów) |
Oprogramowanie mapowanie Spport | VDA, IGS, x_t, sldprt, PRT, stp, IPT z UG, SolidWorks |
Całkowity pobór mocy | ≤10KW |
Zasilanie | 3 fazy, 4 przewody AC, 380V, 50Hz / 60Hz / 60A |
Gaz pomocniczy | O2, N2 i sprężone powietrze |
metoda chłodzenia | chłodzenie powietrzem |
metoda instalacji | Montowany do sufitu lub podłogi typu |
Główne konfiguracje maszyny
Pozycja | Nazwa | specyfikacje | Ilosc |
1 | Fiber źródło laserowe | 500W Niemcy IPG lub USA nLIGHT | 1 |
2 | Robot | ABB lub KUKA | 1 |
3 | Głowica tnąca Laser | Produkty patentowe (technologia USA) | 1 |
4 | Chłodzenie | chłodzenie powietrzem | 1 |
Części zamiennych za darmo pod warunkiem, od dostawcy
Ochrona soczewek ※ 2 sztuki
※ Dysza 2 sztuki
※ Klucz imbusowy 1 zestaw
※ Czyszczenie papieru 1 zestaw
※ menu użytkownika 1 zestaw

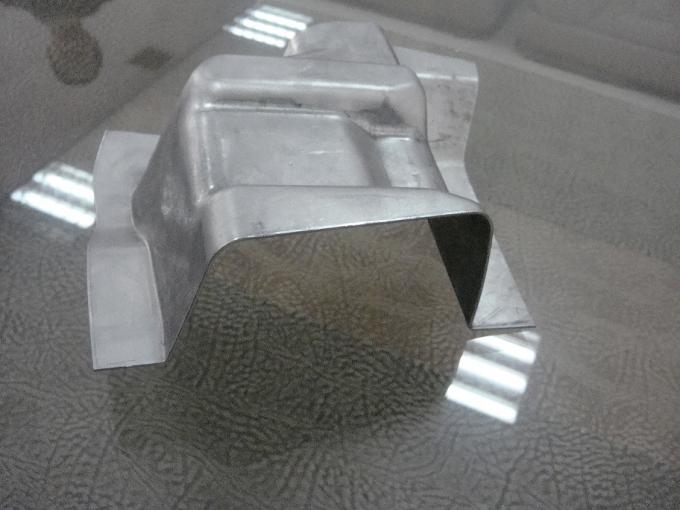

Cięcia próbek zdjęcia w następujący sposób:
